ADAS 安裝標定
1.1 ADAS 安裝

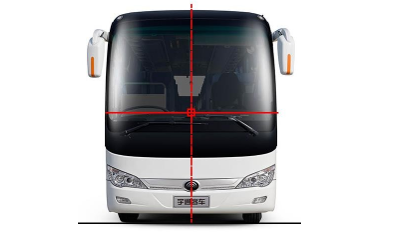

| 將攝像頭固定在前擋風玻璃中央位置，以車輛中心軸線為中心，在雨刮器上方水平線和中軸線的交點處為設備最佳安裝位置（注意不要被雨刮器遮擋），如下圖： |

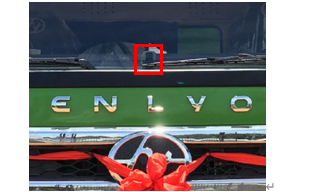

可在車外將選定的安裝位置做好標記，避免安裝攝像頭時發生位移（可用黑膠布粘貼）， 然后將擋風玻璃內表面擦拭干凈,將設備 3M 膠保護膜和鏡頭保護膜撕下后進行內部粘貼安裝。粘貼時必須保證攝像頭處于水平安裝位置（可借助水平儀參考安裝）。粘貼后建議按壓 30S左右,確保 3M 膠內無氣泡存在即可。
將攝像頭固定在前擋風玻璃中央位置，以車輛中心軸線為中心，在雨刮器上方水平線和中軸線的交點處為設備最佳安裝位置（注意不要被雨刮器遮擋），如下圖：
如果中心線上沒有合理的安裝位置，可以在車輛中軸線左右各 15cm 范圍內進行安裝， 越靠近中軸線越佳。安裝后要記錄好偏離中心點的距離，并在標定參數時進行設置。
ADAS 攝像頭（藍色航空頭）請連接到主機的 AV2/ADAS 藍色接口上，然后將螺絲固定好，如果視頻黑屏，請確認攝像頭和設備的分辨率是否一致。
ADAS 標定
A. 車身參數測量

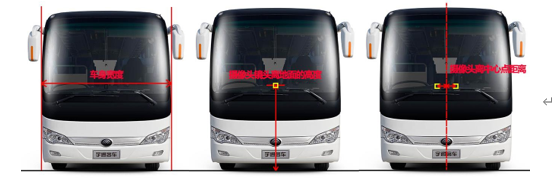

測量需要的車輛參數尺寸，車身寬度及 ADAS 攝像頭離地面的高度，將測試結果記錄下來。稍后在測試APP “ADAS 標定”中，輸入相應的車身參數。
手機連接上德寶熱點后打開運德寶APP，登錄進入界面后點擊上方菜單欄的“安裝標定”菜單，然后選擇“ADAS標定”后進ADAS標定界面，標定前需要先設置車輛的參數，下方參數必須正確填寫。填寫完成后點擊“開始標定”具體說明如下：
車輛寬度：車輛的實際寬度
攝像頭到車頭的距離：測量攝像頭到車頭距離，大車一般為0
攝像頭離中心點的距離：居中安裝時為0。偏左時為正數，偏右時為負數（車內視角測量）
攝像頭安裝高度：ADAS鏡頭離地面的垂直距離。
C. 地平線方式標定

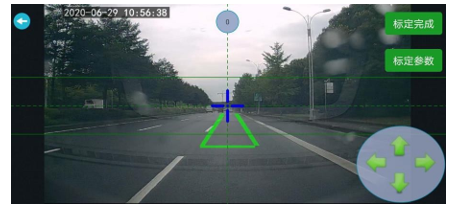

將車輛停靠在平整的路面上，保證正前方視野開闊，調整攝像頭的角度，使視頻中遠方的天際線（天地交接處）與 APP 中的水平中心線重合，（如不能完全重合，可以通過上下方向鍵進行微調），藍色十字架在中心線上，然后點擊標定完成即可。
D. 標定桿標定

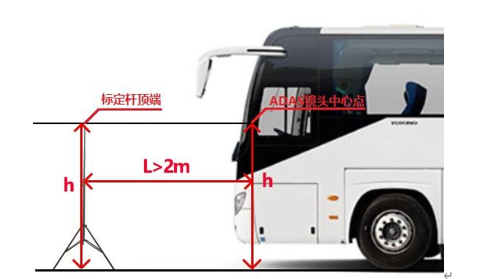

如果場地不允許，則可以在距離車前方（需和車輛中心線在一條直線上） 2 米以外的位置放置一個標定桿，標定桿的高度 h 必須和 ADAS 鏡頭中心點離地面的高度 h 相同（即等高線位置），如下圖：

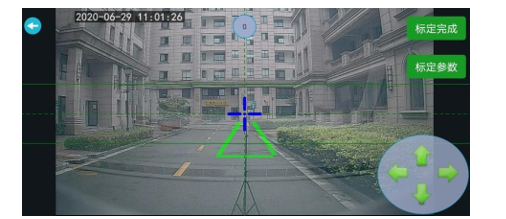

調整 ADAS 攝像頭角度，使標定桿頂端與 APP 中的地平線位置重合（如不能完全重合， 可以通過上下方向鍵進行微調），藍色十字架在中心線上，然后點擊標定完成即可。
